мощный dc-dc преобразователь

Question

[Denis Kostousov]

Посоветуйте схему понижающего dc-dc преобразователя с нормальным выходным током не меньше 3А. Схемы маломощных преобразователей нашел, но от 500mA современный планшет не зарядишь.

Comments

[Denis Kostousov]

А, тьфу. Забыл :)
5В нужно на выходе, что бы планшет заряжать в автомобиле или от кучи батареек.

Answer 1

[eZzZz]

Все очень просто гуглится.

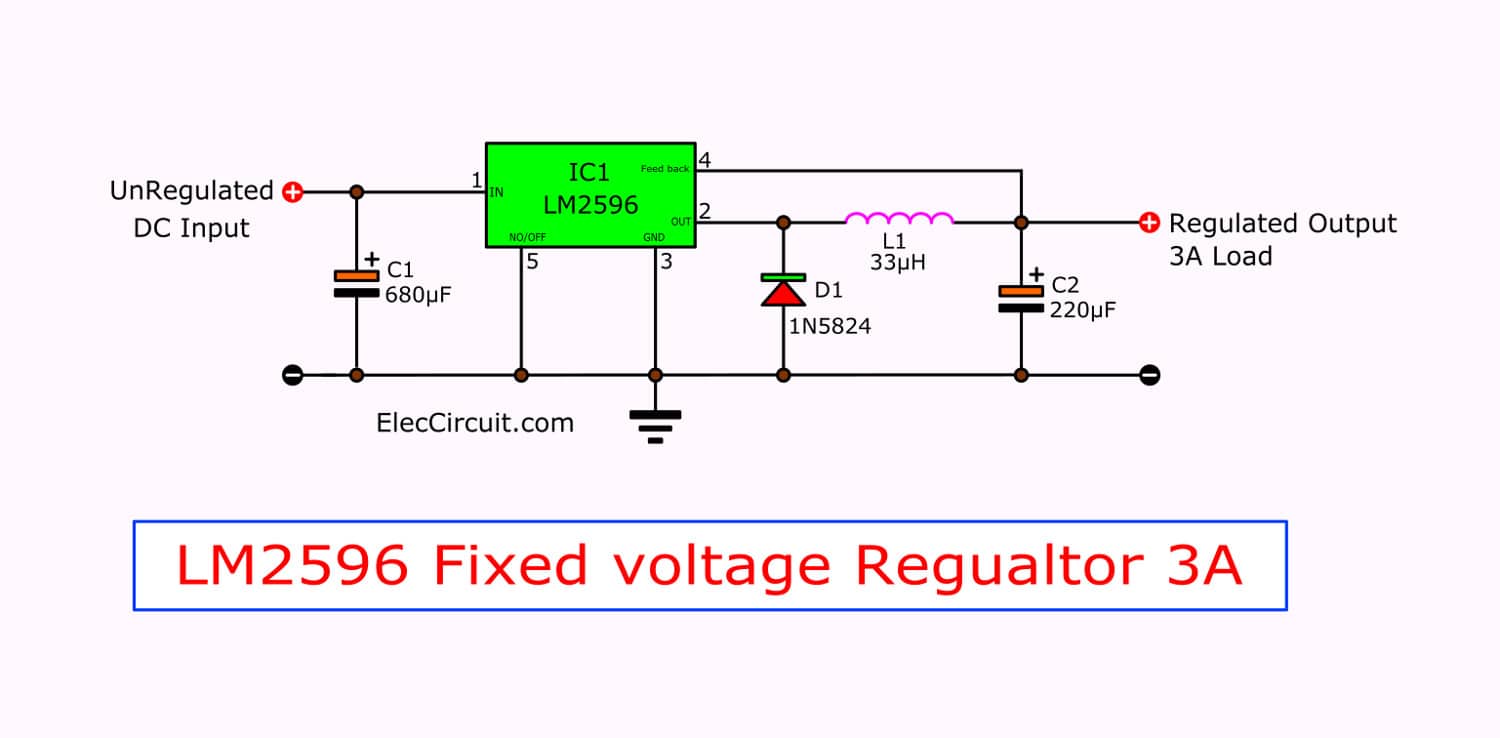

Вот примерная схема:

Answer 2

[Юрий]

Вам для каких целей? Если нужен результат — купите готовый модуль. Они есть на 3-5А (правда напряжения вы не озвучили) Самому собрать эффективнее вряд ли получится.

Comments

[Denis Kostousov]

Во, вот что-то такое и хочу собрать. На 5В что бы 3А тянуло не напрягаясь.

Answer 3

[eZzZz]

Зачем ломать голову? Если есть вот это китайское чудо?

Comments

[Denis Kostousov]

У меня есть одна такая штука: TURNIGY 3A UBEC w/ Noise Reduction. Я понимаю, что такое мне не собрать даже близко. Но хочется помучаться.

[rusevgen]

Эта китайская штука греется при токе больше 1а, да так что порой корпус прожигает (было тут где-то на хабре про зарядку для авто).

[eZzZz]

Ничего подобного.

Это какой-то дефектный LM2596.
По датащиту: The LM2596 series of regulators are monolithic integrated circuits that provide all the active functions for a stepdown (buck) switching regulator, capable of driving a 3A load with excellent line and load regulation. These
devices are available in fixed output voltages of 3.3V, 5V, 12V, and an adjustable output version.
Current Limit Peak Current 4.5 A,

Могу рассказать об моём опыте: я собрал блок питания, в нем три таких модуля: 1-н регулируемый от 1.2В до 40В, 2-й и 3-й для питания шин 5.0в и 3.3в.
Микросхема начинает греться при токе более 2А. Штатная шайба дает гарантию от перегрева до 2.5А.
В моем случае, на радиаторе 10см^2 выдерживает стабильный ток 3.5А в течение 10 минут, температура корпуса была 78 градусов.
Вполне бюджетное решение.

[eZzZz]

Вот кстати ссылка на датащит.

Answer 4

[Дмитрий]

я под обшивку потолка кинул пятиамперный FDD25-05S1, питает видеорегистратор и заряжает прожорливый Samsung Note с включенным GPS и Bluetooth. Жары, мороза и влажности не боится, в радиодиапазонах 27, 100, 433 МГц не фонит (у меня рации в машине, поэтому критично).
2А не хватает для зарядки телефона и одновременной работа его как навигатора — меееедленно, но разряжается.

Comments

[Denis Kostousov]

большое спасибо за ссылку

Answer 5

[nochkin]

Совсем нет информации — напряжение и прочее.
Так навскидку есть импулсные модули на базе MP2307. Например, KIS3R33S:
we.easyelectronics.ru/part/preobrazovatel-napryazheniya-kis-3r33s-mp2307.html

Answer 6

[Юрий]

Но хочется помучаться.

Чтож, попробуйте. Кстати, это довольно интересно.
Осциллограф есть? Без него нормально отладить практически нереально.
Далее — схемы советую брать типовые из даташитов на ШИМ-контроллеры. Для начала определитесь с последним, параметрический поиск есть, например, на терре.

Comments

[Denis Kostousov]

Думал использовать lm2596 или lm2678. Первый на порядок дешевле.
