Дано:
По долгу работы, требуется завести WiFi модуль WizFi 220. В документации нашел принципиальные схемы включения модуля к UART. Так как под рукой был переходник на FT232 по
схеме товарища DI HALT-а, то было принято решение использовать именно эту схему.
Результат повел себя весьма странно. Всеми трюмя светодиодами модуль моргал примерно в такой форме:
-----1-1--1-----. В документации об этом ничего не было сказано, поэтому для проверки решил посмотреть что на осциллографе. Цепляю землю щупа на землю переходника и хлоп! Модуль начинает работать. Даже подключается к точке доступа.
Разнообразные схемы:

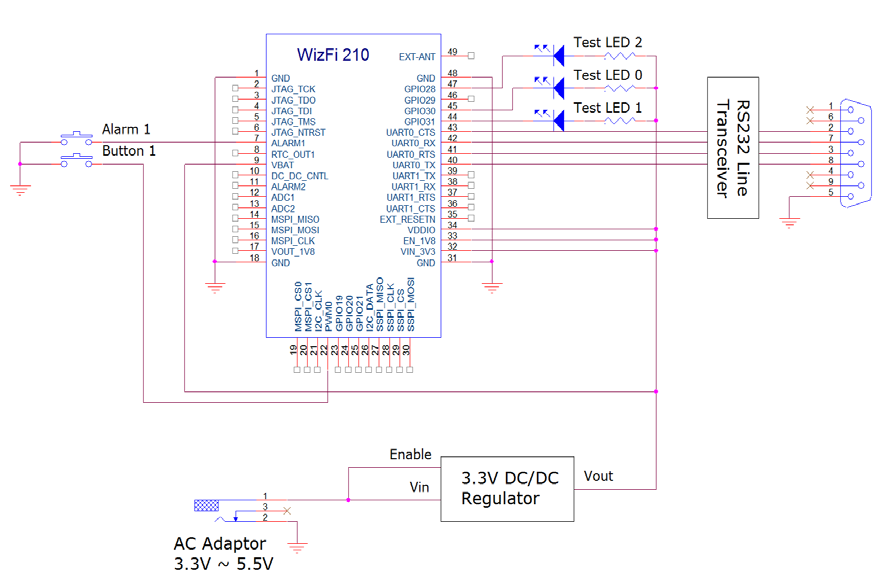

Схема предложенная в документации →
ссылка

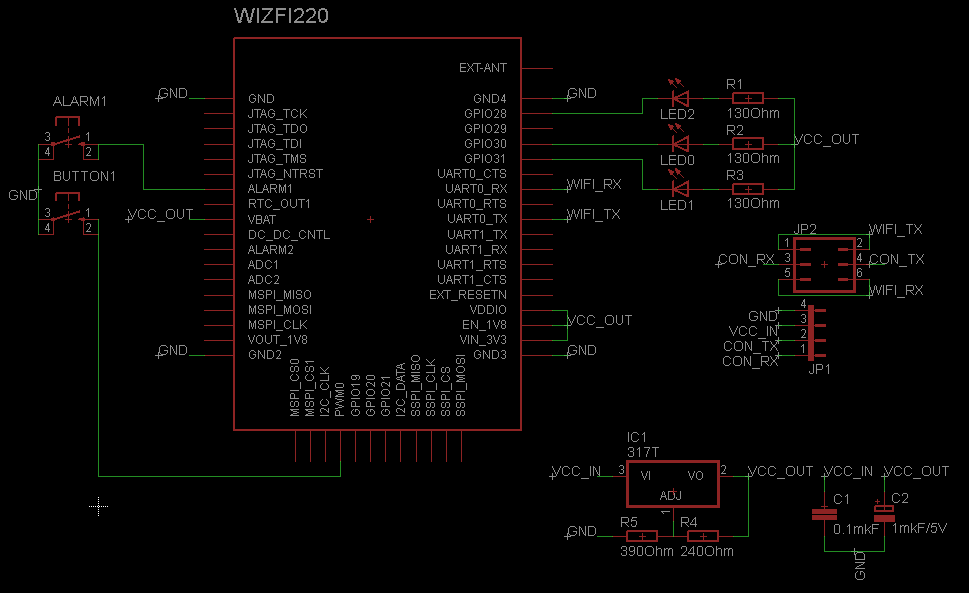

Схема составленная мной в Eagle CAD →
ссылка

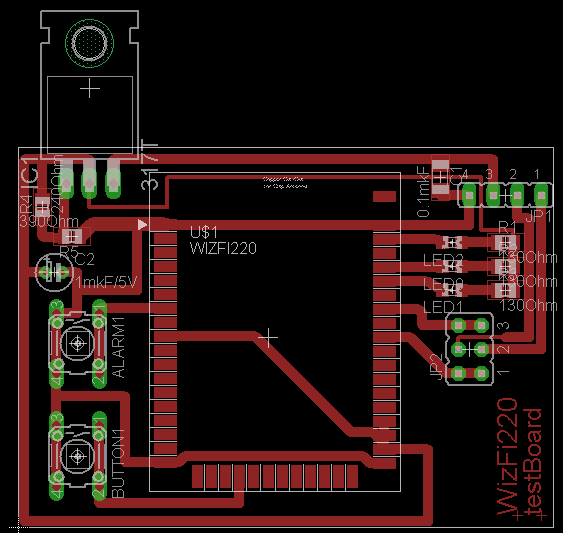

Разводка →
ссылка

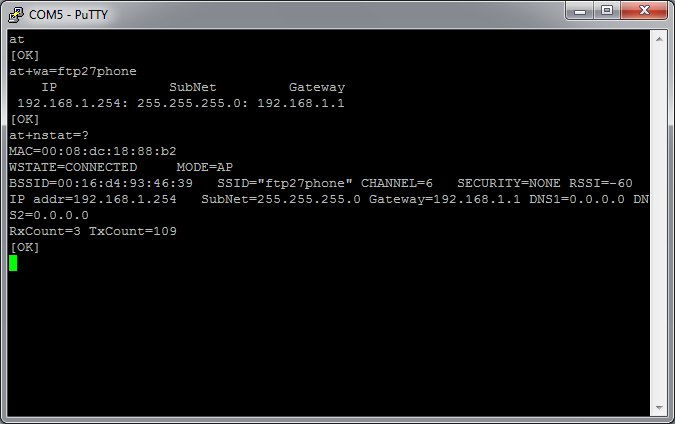

Результат работы →
ссылкаВопрос: Почему же так случается и как избавиться от необходимости каждый раз использовать осциллограф?
